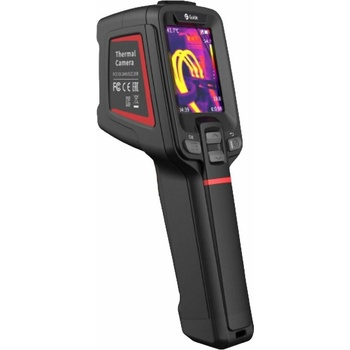

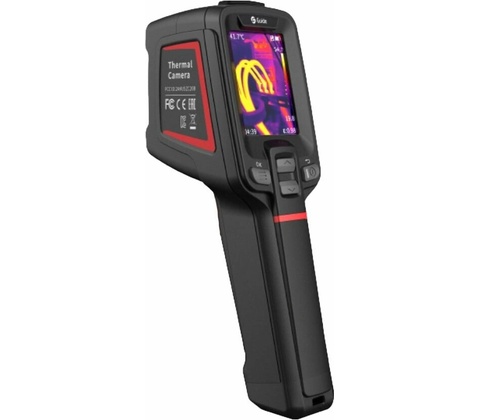

Guide Sensmart E1S

Guide Sensmart E1S je kompaktná termokamera v tvare nástroja (séria

EasIR) s architektúrou ApexVision S1. Disponuje infračerveným rozlíšením 120×90 pixelov (rozstup pixelov 12 µm) a tepelnou citlivosťou 15 mK, čo umožňuje odhaliť aj tie najmenšie teplotné odchýlky. Uhol záberu 50°×38° (IFOV 7,27 mrad, D:S 138:1) pokrýva dostatočne veľkú plochu pri meraní zblízka aj z väčšej vzdialenosti . Prístroj automaticky prepína medzi rozsahmi −20 – 150 °C a 0 – 550 °C a dosahuje presnosť ±2 °C alebo ±2 % (podľa väčšej z hodnôt).

Súčasťou je 2MP kamera pre viditeľné svetlo, 16 GB internej pamäte, záznam fotografií a videa a pripojenie cez Wi-Fi k analytickému softvéru na PC. Robustná konštrukcia s krytím IP54 a odolnosťou voči pádu z výšky 2 m zaručuje spoľahlivú prevádzku aj v náročných podmienkach.

Prečo si kúpiť Guide Sensmart E1S?

Architektúra ApexVision S1: detektor ApexCore S1 + platforma Nexus 1.0 + algoritmus SharpIR 2.0 pre najvyššiu kvalitu termovízneho obrazu.

Citlivosť 15 mK: zachytí aj čerstvé, začínajúce poruchy skryté bežným pohľadom.

Technológia IR-Perfclear: spracovanie obrazu v reálnom čase, štvornásobné zvýšenie kvality snímky, redukcia šumu.

Superrozlíšenie 240×180: rekonštrukcia obrazu v reálnom čase pre väčší detail snímky.

Automatické prepínanie rozsahov: −20 – 150 °C a 0 – 550 °C bez ručného zásahu.

Wi-Fi a softvér pre PC: prenos údajov a analýza v reálnom čase v softvéri ThermoTools.

Odolnosť IP54 + pád z výšky 2 m: spoľahlivá prevádzka v priemyselnom prostredí. 8 hodín prevádzky: pokryje celý pracovný deň bez nabíjania.

Oblasti použitia

Elektrotechnická diagnostika – rozvádzače, poistkové skrine, prehriate spoje

Preventívna údržba – motory, prevodovky, výrobné linky

HVAC a stavebná termovízia – tepelné mosty, úniky tepla, vlhkosť

Procesná diagnostika – potrubia, zásobníky, reaktory až do 550 °C

Technické parametre

• IR rozlíšenie: 120×90 px @ 12 µm pixel pitch
• Tepelná citlivosť (NETD): 15 mK
• Detektor: VOx nechladený, 7,5 – 14 µm
• Základná platforma: ApexVision S1 (ApexCore S1 + Nexus 1.0 + SharpIR 2.0)
• Ohnisková vzdialenosť: 1,6 mm
• Zorný uhol (FOV): 50°×38°
• IFOV: 7,27 mrad
• Minimálna meracie vzdialenosť: 0,1 m
• Pomer D:S: 138:1
• Superrozlíšenie: 240 × 180 px (v reálnom čase)
• Teplotný rozsah: −20 – +150 °C / 0 – +550 °C

(automatické prepínanie)

• Presnosť merania: ±2 °C alebo ±2 % (väčšia z hodnôt)
• Frekvencia snímok: 25 Hz / 9 Hz
• Merané body: stredový bod, 3 pevné oblasti (S/M/L)
• Teplotný alarm: celoplošný prahový alarm (obraz + blikanie)
• Nastavenia: emisivita, odrazená teplota, vzdialenosť od cieľa
• Displej: 2,4” LCD (320×240 px)
• Režimy zobrazenia: IR, VIS, MIF, PIP
• Farebné palety: 6 (Iron Red, White Hot, Arctic, Rainbow 2, Hot Iron,

Rainbow 1)

• Digitálna kamera: 2 MP
• Pamäť: 16 GB interná
• Ukladanie snímok: JPG s teplotnými údajmi
• Nahrávanie videa: formát Irgd (s teplotnými údajmi)
• Rozhranie: USB-C, závit na statív
• Pripojenie: Wi-Fi, softvér pre PC ThermoTools
• Aktualizácia: OTA (šifrovaná)
• Batéria: lítium-iónová, nevymeniteľná, prevádzková doba 8 hodín
• Nabíjanie: USB-C, 90 % za 2,5 hodiny
• Prevádzková teplota: −15 °C až +50 °C
• Stupeň krytia: IP54
• Odolnosť proti pádu: 2 m
• Hmotnosť: 355 g
• Rozmery: 194 × 61,5 × 76 mm
• Certifikácia: CE, FCC, RoHS, KC, EAC, FDA, IP54
