USB termokamera k mobilu ELETUR HT-203 – termovízia 256 × 192 bodov pre telefóny s Androidom

USB termokamera HT-203 urobí z telefónu s Androidom a konektorom USB-C plnohodnotnú termovíziu. Zasuniete ju do telefónu, spustíte aplikáciu a na displeji vidíte teplotný obraz v rozlíšení 256 × 192 bodov s meraním od −20 do +550 °C.

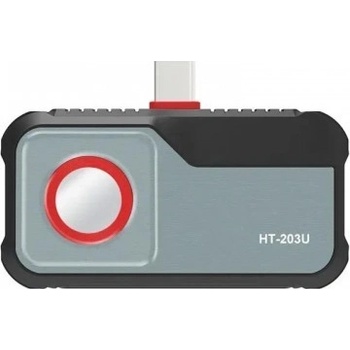

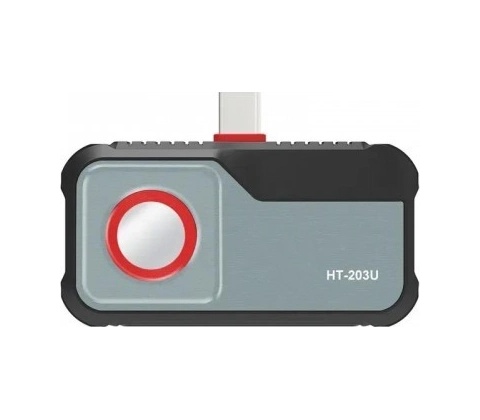

Termokamera k mobilu váži iba 28 gramov a zmestí sa do vrecka montérok, takže ju máte poruke pri každej zákazke. Nemá vlastnú batériu, ktorú by bolo treba nabíjať – napája sa z telefónu a odoberá najviac 0,36 W. Poslúži elektrikárom pri kontrole rozvádzačov a spojov, kúrenárom pri hľadaní rúrok podlahového kúrenia a zavzdušnených radiátorov, údržbe pri kontrole motorov a ložísk a majiteľom domov pri hľadaní únikov tepla okolo okien a dverí. Na module je výrobné označenie modelu HT-203U.

Hlavné výhody USB termokamery HT-203

• Rozlíšenie 256 × 192 bodov: každú snímku tvorí 49 152 meraných bodov – na rozvádzače, kúrenie, okná aj stroje s rezervou stačí.
• Teplotná citlivosť ≤ 40 mK: rozlíši rozdiel už 0,04 °C, takže uvidíte aj vlhký kút alebo slabo hrejúci okruh podlahovky.
• Plynulý obraz až 25 snímok za sekundu: obraz sa nezasekáva ani pri rýchlom prechádzaní po stene.
• Široký záber 50° × 37,2°: aj z malej vzdialenosti vidíte celý rozvádzač alebo stenu miestnosti.
• Bez zaostrovania: objektív s pevným zaostrením – stačí namieriť a merať.
• Meranie bodu, čiary aj oblasti: aplikácia sama ukáže stred, najteplejšie a najchladnejšie miesto a pridá body, na ktoré ťuknete.
• Stráženie teploty: v aplikácii nastavíte hornú a dolnú hranicu teploty a aplikácia upozorní na ich prekročenie.
• 8 farebných paliet: biela horúca, čierna horúca, prelínanie, železná, tmavohnedá, červená horúca, zelená horúca a dúha.
• Fotky a videá priamo v telefóne (JPG, MP4): snímku hneď pošlete zákazníkovi e-mailom alebo cez WhatsApp.
• Krytie IP54: odolá prachu a striekajúcej vode na stavbe aj v dielni.

Čo termokamerou k mobilu nájdete

Elektroinštalácia a rozvádzače

Uvoľnená svorka, spoj s prechodovým odporom alebo preťažený istič sa zahrieva skôr, než spôsobí výpadok alebo požiar. Merajte pod záťažou a porovnávajte rovnaké prvky medzi sebou – tri fázy jedného prívodu alebo susedné ističe. Rozdiel teplôt povie viac než samotné číslo. Na otvorenom rozvádzači smie pracovať iba osoba s príslušnou elektrotechnickou kvalifikáciou.

Kúrenie, podlahové vykurovanie a tepelné čerpadlá

Zapnuté podlahové kúrenie prezradí trasu rúrok, ktorú pred vŕtaním do podlahy ľahko obídete, aj okruh, ktorý hreje menej než ostatné. Pri radiátoroch spoznáte zavzdušnenie (studená horná časť) aj usadeniny (studený spodok). Skontrolujete izoláciu rozvodov a teplotu na vstupe a výstupe tepelného čerpadla alebo výmenníka.

Tepelné straty a zateplenie

Úniky tepla okolo okien, dverí, nadpraží a vencov a tepelné mosty sú najlepšie vidieť vo vykurovacej sezóne, keď je rozdiel vnútornej a vonkajšej teploty aspoň 10 °C a na fasádu nesvieti slnko. Vlhké miesto v stene býva chladnejšie než okolie; termokamera však vlhkosť nemeria, podozrivé miesto preto overte vlhkomerom.

Stroje, fotovoltika, autá

Prehriate ložisko, motor, prevodovka alebo čerpadlo sa ukáže skôr, než stroj prestane fungovať. Na fotovoltickej elektrárni hľadajte panel, článok alebo konektor teplejší než ostatné. V autodielni skontrolujete vyhrievanie zadného skla a sedadiel, brzdy alebo chladič. Termovízia vidí aj v úplnej tme – zviera v tráve alebo v podkroví nájdete podľa tepla.

Ilustračné termovízne snímky typických meraní.

Kompatibilita: s akým telefónom USB termokamera HT-203 funguje

Telefón alebo tablet s Androidom a konektorom USB-C, ktorý vie napájať pripojené zariadenie (USB OTG). Pri niektorých telefónoch je potrebné OTG zapnúť v nastaveniach. iPhone (iOS) a počítač nie sú podporované – výrobca termokameru určuje iba pre Android.

Aplikácia pre Android sa inštaluje podľa QR kódu v návode. Ovláda sa ikonami, texty sú v angličtine (ďalej v čínštine a ruštine).

V aplikácii možno zapnúť aj fotoaparát telefónu a zobraziť bežný obraz spolu s termovíznym.

Ako USB termokameru pripojiť a merať

Nainštalujte aplikáciu termokamery podľa QR kódu v návode.

Zasuňte termokameru do konektora USB-C telefónu. Telefón ju rozpozná a ponúkne spustenie aplikácie – potvrďte.

Na displeji sa objaví živý termovízny obraz. Tlačidlom fotoaparátu uložíte snímku, tlačidlom videa spustíte nahrávanie, v galérii snímky prezeráte a zdieľate.

Pri dlhšom meraní obraz občas obnovte tlačidlom uzávierky (kalibrácia detektora).

V nastaveniach upravíte parametre merania – emisivitu, odrazenú teplotu a vzdialenosť –, teplotný rozsah (−20 až 120 °C alebo 120 až 550 °C), jednotky °C/°F, jas, kontrast, redukciu šumu a zvýraznenie detailov. Najpresnejšie výsledky dáva meranie zo vzdialenosti 0,3–3 m. Lesklé kovy (hliník, meď, nerez) odrážajú teplo okolia – nastavte emisivitu povrchu alebo na merané miesto nalepte kúsok matnej izolačnej pásky a merajte na nej.

Obsah balenia

USB termokamera ELETUR HT-203 (HT-203U) používateľský manuál ochranné puzdro a pútko na ruku

Technická špecifikácia USB termokamery HT-203

Parameter

Hodnota

Termovízny obraz

Typ zariadeniaUSB termokamera (termovízny modul) pre telefóny a tablety s Androidom

Označenie modeluELETUR HT-203, výrobné označenie HT-203U

Detektornechladený mikrobolometer z amorfného kremíka (infračervené ohniskové pole)

Rozlíšenie256 × 192 bodov (49 152 meraných bodov)

Rozostup pixelov12 µm

Ohnisková vzdialenosť3,5 mm

Zorné pole (FOV)50,0° (H) × 37,2° (V)

Priestorové rozlíšenie (IFOV)3,43 mrad

Spektrálny rozsah8–14 µm

Teplotná citlivosť (NETD)≤ 40 mK pri 25 °C, F/1,2

Snímková frekvencia≤ 25 Hz

Zaostreniepevné (free focus), bez potreby zaostrovať

Nastavenie obrazujas, kontrast, redukcia šumu, zvýraznenie detailov

Farebné palety8: biela horúca, čierna horúca, prelínanie, železná, tmavohnedá, červená horúca, zelená horúca, dúha

Meranie teploty

Rozsah merania−20 až +550 °C (rozsahy −20 až 120 °C a 120 až 550 °C)

Presnosť±2 °C alebo ±2 % z nameranej hodnoty

Vzdialenosť merania0,3–3 m

Režimy meraniabod (stred, maximum, minimum a vlastné body), čiara, oblasť

Korekcia meraniaemisivita, odrazená teplota, vzdialenosť

Upozornenie na teplotunastaviteľná horná a dolná hranica

Jednotky°C / °F

Aplikácia a pripojenie

Foto a videoáno, formát JPG / MP4, ukladanie do telefónu

Kompatibilný systémAndroid s konektorom USB-C a podporou USB OTG; iOS (iPhone) nie je podporovaný

Aplikáciapre Android, inštalácia podľa QR kódu v návode

Jazyk aplikácieangličtina, čínština, ruština

RozhranieUSB Type-C, napájanie 5 V z telefónu

Príkon≤ 0,36 W

Vyhotovenie a prostredie

KrytieIP54

Prevádzková teplota−20 až +50 °C

Skladovacia teplota−30 až +70 °C

Rozmery46 × 70 × 14 mm

Hmotnosť28 g

Katalógové číslo0903

EAN8595694005070

Časté otázky

Funguje USB termokamera HT-203 s iPhonom?

Nie. Výrobca ju určuje iba pre telefóny a tablety s Androidom a konektorom USB-C. Telefón musí vedieť napájať pripojené zariadenie (USB OTG) – vie to väčšina súčasných telefónov s konektorom USB-C.

Potrebuje termokamera batériu alebo nabíjanie?

Nie. Napája sa z telefónu cez USB-C a odoberá najviac 0,36 W, takže batériu telefónu zaťaží len málo.

Vidí termokamera cez stenu?

Nie, ukazuje teplotu povrchu. Rúrku alebo kábel v stene uvidíte iba vtedy, keď ohrievajú povrch nad sebou – napríklad rúrky zapnutého podlahového kúrenia. Sklo je pre termokameru nepriehľadné: na okne uvidíte teplotu skla alebo odraz, nie miestnosť za ním.

Ako presne termokamera meria?

S presnosťou ±2 °C alebo ±2 % z nameranej hodnoty (platí väčšia z oboch hodnôt) pri správne nastavenej emisivite a vzdialenosti 0,3–3 m. Pri hľadaní porúch je dôležitejší rozdiel teplôt medzi miestami a ten termokamera rozlíši už od 0,04 °C.
